Датчик холла в телефоне или смартфоне: что это такое

Почему нельзя закрывать верхнюю часть экрана

Предупреждение о том, что не нужно закрывать фронтальную камеру, обычно появляется при просмотре видео или в момент разговора по телефону. Эта функция отвечает за непредвиденные нажатия по дисплею и блокирует его.

Как увеличить время блокировки экрана на Huawei/Honor

Если пользователь закроет верхнюю область, то система попросит убрать помехи, мешающие нормальной работе датчика. Если уведомление не появляется, то значит Андроид не обнаружил весомых причин для отключения экрана.

Но, иногда пользователи утверждают, что не закрывали фронтальную камеру, а телефон все равно продемонстрировал оповещение. Это свидетельствует о неисправности функции или поломке детали, тогда потребуется помощь сервисного специалиста.

Назначение датчика Холла

С его помощью улучшается позиционирование устройства, увеличивается скорость старта GPS-навигации. Не последнюю роль он играет в энергосбережении. Хоть прибор и имеет большие возможности применения, в мобильных устройствах в основном используется для решения таких задач:

• улучшение позиционирования по отношению к горизонту земли;
• на его основе работает компас устройства;
• включение и отключение экрана при взаимодействии с магнитом.

Микроконтроллер обладает высокой чувствительностью, для чего в смартфоне датчик Холла размещается на лицевой стороне гаджета. Это даёт возможность быстро и безошибочно реагировать на изменения магнитного поля. Хочется отметить, что микроконтроллер применяется не только в смартфонах, но и также телефонах вида «раскладушка».

Взаимодействие с чехлами

Благодаря встроенному прибору обеспечивается включение экрана при открытии крышки и выключение при закрытии. Для чего в смартфоне датчик Холла и ставится на лицевой стороне, позволяя использовать специальные чехлы. Датчик реагирует на изменение магнитного поля вызванного миниатюрным магнитом, вшитым в сам чехол. При приближении магнита — закрытии крышки чехла — экран блокируется, при обратном действии — активируется.

Таким образом, устройство работает как магнитометр, регистрируя магнитное поле. Работая по упрощённому принципу, датчик реагирует на силу воздействия постоянного магнита, а не сравнивает напряжённость магнитного поля по осям.

Магнитный чехол — это аксессуар, похожий на книжку, он полностью закрывает переднюю и заднюю сторону смартфона. Такое устройство препятствует появлению царапин на экране и защищает при падении. Характеризуется тем, что имеет встроенный магнит. Особую популярность получили чехлы с окошком, получившие название flip cover. У этого вида чехла сделано специальное окошко из прозрачного пластика, отображающее определённый участок.

На этом участке отображается такая информация:

• текущее время;
• погода;
• уведомления;
• активная кнопка для осуществления и приёма звонков и т. п.

Подобная функциональность и обеспечивается рассматриваемым устройством. Магнитные поля через него определяют, активировать экран или нет. Магнит, вмонтированный в чехол, не оказывает негативного влияния на сам телефон.

Цифровой компас

Компас используется не только по своему прямому назначению, то есть определению сторон света, но и для программ навигации. Наличие микроконтроллера улучшает позиционирование, увеличивая точность. Таким образом, датчик участвует в GPS навигации, помогая отображению информации о направление движения владельца смартфона. Эта способность используется и в некоторых играх, таких как Pokemon Go и аналогичных.

Работа функции автоповорота, коррекция изображения

Автоматический поворот экрана — это функция, которой оборудован любой телефон на системе Андроид. Большинство пользователей не представляют без него работу: в зависимости от положения смартфона в пространстве изображение всегда располагается с правильной стороны.

Микроконтроллер Холла обеспечивает и коррекцию изображения. Реализуется автоматическая коррекция в режиме «фотокамера» или при изменении времени суток.

Эффект Холла

Эдвин Холл показал, что в направлении, поперечном магнитному полю, в проводнике образуется ЭДС при протекании по нему постоянного тока. На практике это выглядит, как возникновении потенциалов на кромках металлической полосы, когда к полосе подносят магнит. В результате становится возможным фиксировать факт приближения к датчику. Разница потенциалов зависит по большей части от:

1. Величины протекающего постоянного тока.
2. Напряжённости магнитного поля.
3. Подвижности и концентрации носителей заряда в материале.

До 1950-х годов, когда впервые создали регистратор микроволнового излучения, эффект Холла не применялся за пределами лабораторий. В массовое плавание запущен изготовителями компьютерных клавиатур – концерны оказались заинтересованы в отыскании бесконтактного пути регистрации положения клавиш и нашли таковой в 1968 году. Твердотельный датчик, изобретённый в 1965 году Джо Мопином и Эверетом Вортманом, сильно улучшил характеристики оборудования. Сейчас в промышленности отмечается ежегодный прирост потребности в сенсорах Холла, по оценкам, топовая пятёрка компаний-производителей собирает доход в 2 млрд. долларов.

Сегодня датчики Холла используют из-за указанной особенности – они практически вечные, не содержат движущихся и трущихся частей. В клавиатуре ломается преимущественно не чувствительный элемент, а контроллер. Известны вирусы, умеющие перепрограммировать чип и заражающие компьютер… через USB-клавиатуры. Кстати, спецслужбы давно уже взяли на вооружение метод, чтобы шпионить, а эффективной защиты против уязвимости попросту нет.

Посмотрим, как работает датчик Холла. Представим полосу полупроводника, вдоль которой протекает постоянный ток. В отсутствие внешних возмущений внутри создаётся электрическое поле, приводящее в движение носители заряда. Предположим, теперь перпендикулярно поверхности полосы возникают линии постоянного магнитного поля. Возникающая сила Лоренца станет по правилу левой руки действовать на ход процесса. Напомним, что направление определяется так: «Если поместить левую руку так, чтобы линии магнитного поля оказались перпендикулярны ладони, а вытянутые пальцы смотрели в направлении движения зарядов (в физике – положительно заряженных частиц, а не отрицательных электронов), отогнутый на 90 градусов большой палец укажет в сторону действия силы Лоренца».

Загадки в эффекте Холла нет. Формула Лоренца предложена на добрый десяток лет позже – в 1892 году – прежде, чем люди узнали, что пластинка золота формирует разность потенциалов на торцах при протекании постоянного электрического тока. О влиянии магнитного поля на проводники в 1831 году однозначно высказывался Майкл Фарадей, благодаря тайному поклоннику которого мир узнал о генераторах и двигателях. Поныне неизвестно, кем придуман первый мотор постоянного тока. При обратном включении работающий генератором.

Эффект Холла открыт в 1879 году на базе университета Джона Хопкинса в Балтиморе. Эдвин пытался проверить теорию Кельвина, озвученную тридцатью годами ранее, активно работал над изучением действия магнитного поля на золотую пластинку. Учёный ввёл коэффициент, показывающий продуцируемый эффект в зависимости от произведения приложенного магнитного поля и протекающего тока. Очевидно, что величина зависит от свойств материала. Момент уже обсуждался.

Отключение датчика

Отключить датчик с помощью настроек нельзя – такой функции ни в Андроиде, ни в iPhone не предусмотрено. В некоторых моделях ZTE производитель самостоятельно добавлял такую возможность. Ещё сделать это можно при наличии прав root (для Android-девайсов) через установку модуля Xposed. Но смысла в этом мало, так как датчик Холла потребляет мизерное количество тока (примерно 0,05% от ёмкости АКБ за весь цикл разрядки). Если нужно отключить взаимодействие с чехлом, то проще из него вытащить магнит.

Итак, датчик используется для измерения полярности магнитного поля. Применяется преимущественно для взаимодействия с фирменными аксессуарами (чехлы, стилусы, клавиатуры) и для работы цифрового компаса. Возможно, в ближайшем будущем производители найдут и иные варианты его использования. Например, в Китае предлагали с его помощью определять радиационный фон (при его воздействии тоже меняется полярность на проводнике).

Источник

Основные сведения

Начнем с базовой информации: где находится датчик Холла, что это такое, для чего он нужен.  «Голый» датчик — это небольшой измеритель (сенсор, обнаружитель), почти всегда черный (цвет зависит от предпочтений производителя), размером в несколько миллиметров. Автомобильные изделия имеют сравнительно большой пластиковый защитный короб, «фишку» с кабелем с разъемом подключения.

Сенсор фаз осуществляет мониторинг магнитных полей, их параметров (напряженности), при этом выдает заданные алгоритмы работы (смыкание контактов и пр.).

Рассматриваемым сенсорам присвоили наименование от фамилии ученого Холла, открывшего, что разность потенциалов (холловского напряжения) возникает, если в поле помещают объекты с постоянными токами.

Автомобильный сенсор тока находится в трамблере — узле для подключения свечей, он скрыт пластиковой фишкой с тремя проводами и разъемом под них. На иных приборах он может размещаться где угодно. Обычно на печатных платах — это крошечная черная коробочка стандартно на 3, реже — на 4 ножках. Линейные Hall sensor напоминают микросхему. Изделие также определяют по маркировке, обозначения есть в справочниках радиодеталей, (распространенные S41, 41F, U18, 3144, 44E, 49E).

При токовом течении в одном направлении электроны отклоняются в проводниках, размещенных перпендикулярно к полю. Участки их имеют неравномерную плотность частиц, это и есть разность потенциалов, фиксируемая датчиком Холла. Становится возможным анализ напряжения под прямым углом к току.

Есть также Hall effect sensor упрощенный как, например, в смартфонах: только с функцией подтверждения наличия магнитных явлений, напряженность не анализируется. На базе узла, включающего датчик  и магнитомер, телефон снабжается опцией компаса.

Как функционирует

Принцип работы, использования датчика Холла:

• Электроны при прохождении тока движутся по сенсору прямолинейно.
• При воздействии поля частицы с зарядом отклоняются силой Лоренца по изогнутой траектории.
• Отрицательно заряженные элементы, они же электроны, притягиваются на 1 сторону Hall sensor, а плюсовые (дырки) — к иной.
• Описанное накопление по разным сегментам создает разное напряжение, это и есть разность потенциалов. Пропорциональность возникшего напряжения к электротоку и напряженности поля прямая. Эти окончательные явления и отслеживаются сенсором, принцип используется для определения положения подконтрольных им обслуживаемых объектов.

Где применяются

Датчики фаз начали устанавливаться в конструкции около 75 лет после их изобретения, когда появились доступные технологии создания полупроводниковых пленочных материалов.

Характерные области применение датчиков Холла:

• первая область, где началось использование — машиностроение, для замеров углов распредвалов, коленвалов, фиксации искрения на узлах зажигания;
• переключатели (бесконтактного типа), анализаторы уровня веществ, скорости вращения лопастей, приспособления дистанционного обнаружения токов;
• сканирование магнитных обозначений;
• как замена герконам (автоматические выключатели, смыкающие контакты посредством магнита). В этой сфере описываемые устройства наиболее распространенные из-за многочисленности приборов: микроэлектроника, техника от наушников до манипуляторов, клавиатур, в лифтах, охранном оснащении (двери, запорные элементы).

В смартфоне

Датчик холла в смартфоне применяются для таких целей:

• как часть компаса, магнитомера;
• для мониторинга закрытия/открытия чехла с магнитной защелкой отслеживанием ослабления/повышения поля;

Опишем, для чего нужен датчик холла в смартфоне на обложке. При отдалении магнита с обнаружителя идет импульс на активацию табло, когда ближе — на отключение. Разновидность таких чехлов — отдельный вид изделия, именуемый обычно Smart Case. Есть и дополнительные функции, принцип действия их такой: если применяется обложка без окошек около дисплея, то посредством обнаружителя отключается экран, когда он закрыт, при открытии — автоматическая активация. При наличии окошек инициируется переключение содержимого на табло. На видимой области — часы и пр., на всем дисплее — вся информация.

Не все смартфоны имею описанное усовершенствование, а также не всегда производители указывают его в перечне опций, поэтому нужно уточнять этот параметр. Но если в рекомендуемых аксессуарах есть отметка о таковых подходящих из категории Smart Case, то данная опция присутствует.

Что за сенсор?

Он предназначен для определения магнитного поля. В простейших моделях телефонов он способен лишь фиксировать наличие поля, но не может измерять его напряженность.

В далеком 1879 году был открыт так называемый «эффект Холла». Суть его следующая:

Если взять металлическую пластину, являющуюся проводником для электронов (тока), и «погрузить» её в магнитное поле, то электроны начнут смещаться к одной из граней. Здесь будет скапливаться заряд со знаком «минус». А на противоположной стороне – «плюс». Так продолжается до тех пор, пока созданное поле электрическое не будет компенсировать магнитное (согласно силе Лоренца). Образуется разность потенциалов, которую и позволяет зафиксировать датчик Холла.

Это позволяет реализовать в телефонах механизм в виде чипа, способный управлять подачей сигнала в бинарном (двоичном) виде: 1 – сигнал есть, 0 – нет.

Смартфон (или любое другое устройство) получает информацию о текущем состоянии и выполняет те или иные действия. Стоит отметить, что этот сенсор не оказывает побочного воздействия на контроллеры гаджета, что делает его незаменимым помощником для расширения возможностей.

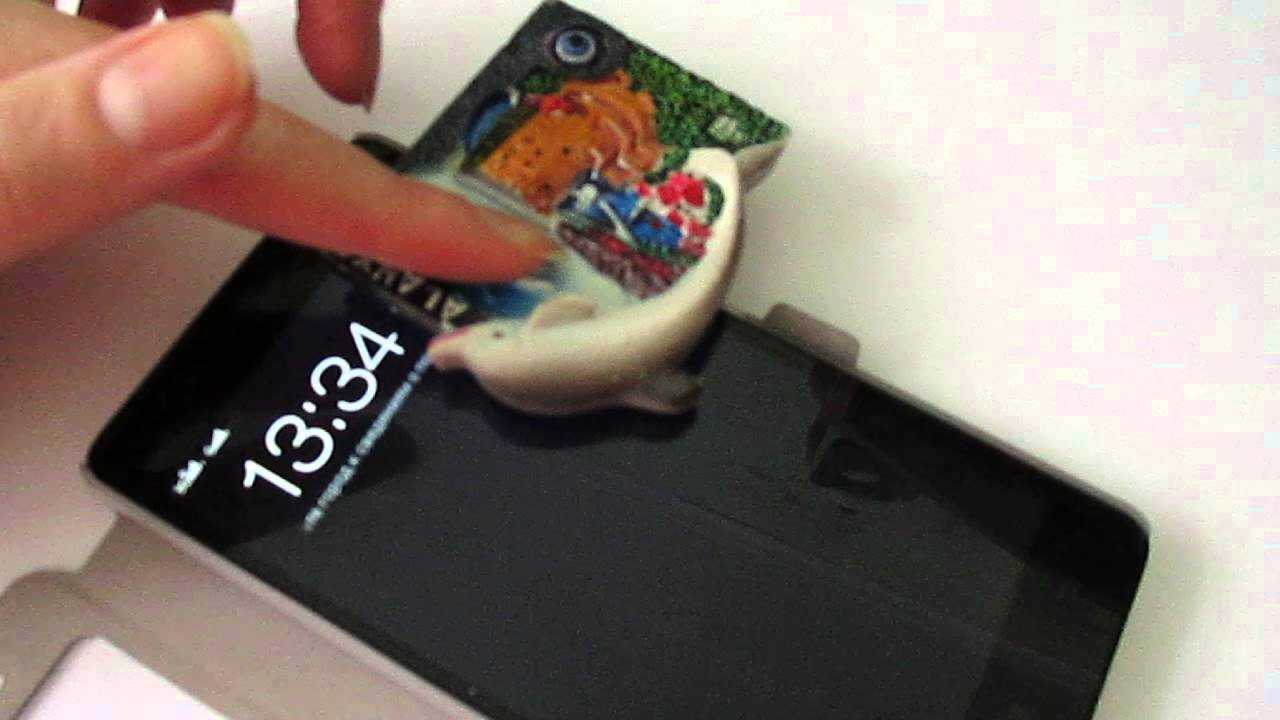

В следующем видео показано, как простым образом проверить наличие датчика:

Можно получить эту информацию и на официальном сайте производителя, или в инструкции.

• TouchPal — что это за программа для Android
• Выключается компьютер во время игры: что делать?
• ТОП 7 лайфхаков для Google Play, без которых не обойтись!

Как проверить наличие датчика Холла в устройстве

Обычно датчик не устанавливается в смартфоны бюджетного или среднего ценового диапазона. Либо в таких устройствах используется урезанная конфигурация сенсора. Что бы проверить наличие датчика в устройстве необходимо установить приложение для тестирования – Aida64 или Antutu.

При использовании Aida64 в меню нажмите на пункт «датчики».

В новом меню просмотрите список доступных датчиков.

В приложении Antutu нажмите на пункт «Мое устройство».

Опуститесь вниз до категории «Датчики». В случае с рассматриваемым смартфоном Motorola Turbo 2 датчик Холла именуется «Магнитометром».

Если же вы только планируете купить телефон и интересуетесь поддержкой датчика Холла, в таком случае лучше обратится в службу поддержки производителя.

Интегральные датчики Холла — статья Георгия Волович

Интегральные датчики Холла — продолжение публикации. Рассмотрены типы датчиков — линейные датчики, логические датчики. Отрасли применения таких датчиков и фирмы производители.

Интегральные датчики Холла

Рис.3 Схема ИМС линейного датчика Холла (а) и график его характеристики преобразования (б)

Датчики Холла являются основой многих типов датчиков, таких как датчики линейного или углового перемещения, датчики магнитного поля,
датчики тока, датчики расхода и др. Удобство бесконтактного срабатывания (полное отсутствие механического износа), низкая стоимость, простота использования
делают их незаменимыми в приборостроении, автомобильной, авиационной и других отраслях промышленности. Интегральные датчики Холла производят такие фирмы,
как Honeywell, Melexis, Allegro Microsystems, Micronas Intermetall, Siemens, Analog Devices и др. Первая группа интегральных датчиков Холла – это линейные
устройства, применяющиеся в измерителях напряжённости магнитного поля. Как правило, эти устройства содержат схемы усиления сигнала датчика. Необходимая
предварительная обработка сигнала обычно заключается в усилении и температурной компенсации. Может понадобиться также стабилизация питающего напряжения.
При отсутствии магнитного поля выходное напряжение датчика должно быть равно нулю, поэтому требуется дифференциальный усилитель (рис. 3). Современные
технологии позволяют ввести в состав ИМС датчиков магнитного поля сложные цифровые системы обработки информации. Примером такой ИМС может служить HAL805
фирмы Micronas Intermetall, содержащий на кристалле в трёхвыводном корпусе ТО92 АЦП, ЦАП, ЦПС и энергонезависимую память.

Рис.4 Логический датчик Холла

Такая структура позволяет программировать чувствительность и смещение датчика, осуществлять фильтрацию помех
и механических возмущений. Вторая группа включает в себя микросхемы компараторного типа с логическими уровнями напряжения на выходе. Эта группа более
многочисленна в силу большего числа возможных применений. Микросхемы с логическим выходом (рис. 4а) делятся на две подгруппы: переключатели и триггеры.
Униполярный переключатель срабатывает только при наличии магнитного поля одной полярности и гарантирует выключенное состояние в отсутствие магнитного поля;
магнитное поле противоположной полярности не оказывает на него никакого влияния (см. рис. 4б). Биполярный триггер, напротив, реагирует на обе полярности:
включается при приближении северного или южного полюсов магнита и выключается только в том случае, если поле с противоположным знаком достигнет определенного
уровня. Термин «биполярный переключатель» обычно применяется к триггерам, реагирующим на пропадание поля. Такие переключатели переходят во включённое состояние
при наличии магнитного поля, а выключаются при снижении уровня той же полярности, отсутствии поля, или в присутствии поля с противоположным знаком
(см. рис. 4в). Наличие ступени гистерезиса, которая является разностью между величинами магнитного поля в точках включения и выключения, повышает
помехозащищенность устройства. Логический двухвыводной датчик Холла HAL556 производит фирма Micronas Intermetall. Эта микросхема (рис. 5) потребляет
большой ток при приближении положительного полюса магнита к маркированной стороне корпуса и малый ток при удалении. HAL566 реализует обратные функции.
Микросхемы имеют встроенную систему, увеличивающую напряжение, приложенное непосредственно к кристаллу датчика Холла, с тем чтобы сделать возможным применение
недорогих постоянных магнитов, имеющих сравнительно малую коэрцитивную силу.

Рис.5 Двухвыводный логический датчик HAL556 обеспечивает изменение
протекающего через него тока при изменении уровня магнитного поля

Особенности датчика

Принцип работы

Датчик Холла в своей основе имеет эффект, описанный выше, но его применение отличается некоторыми нюансами. Внутри прибора происходит следующее: на полупроводник под электрическим напряжением оказывает воздействие магнитное поле, причём оно пересекает его поперёк. Результатом этого явления становится электродвижущая сила.

Внимание! При возникновении электродвижущей силы напряжение меняется в диапазоне от 0,4 до 3 В.

Чтобы лучше понять принцип работы датчика Холла рассмотрим конкретный пример. Во-первых, для создания вышеописанного эффекта нужна тонкая пластина, которая будет играть роль полупроводника. Во-вторых, необходим источник электрического тока. Без провода и постоянного магнита также обойтись не получится.

Ток необходимо пустить между двумя сторонам пластины. Причём стороны должны быть параллельны друг другу. Провода нужно закрепить с двух других сторон. Магнит должен располагаться неподалёку от полупроводника. Если всё это будет выполнено в точности, то возникнет эффект Холла. По факту описанная конструкция представляет собой генератор.

При необходимости можно сделать так, чтобы это устройство работало в импульсном режиме. Но для этого нужно между пластиной и магнитом установить экран. Конструкция экрана должна иметь щели.

Для чего нужен щелевой датчик Холла в автомобилях

Главной задачей датчика Холла является изменение напряжения на выходе при перемене состояния магнитного поля. Малейшая неисправность может привести инжектор в нерабочее состояние.

Эффект Холла помогает добиться коммутации между сигнальными контактами, отвечающими за скорость, позиционирование и передачу сигналов. Простейшим считается именно аналоговый датчик. Также существует цифровой аналог, который имеет более сложную конструкцию.

Аналоговый датчик Холла играет роль преобразователя, который должен коммутировать питание для системы зажигания. Тем не менее можно найти конструкции, которые используют целые группы датчиков. Но они находятся на определённом отдалении от магнитов.

В большинстве случаев датчик Холла идёт в комплекте с сердечником. Также к устройству примыкает постоянный магнит. Именно он оказывает необходимое влияние на полупроводниковый кристалл.

В тех автомобилях, в которых установлен цифровой датчик Холла возможно функционирование в двух режимах защиты. Первый активирует защитную схему, а второй отключает. Но такое устройство в большинстве случаев называется распределителем или переключателем. Хотя в основе лежит всё тот же эффект. Подобные аппараты устанавливают на свои машины такие компании, как:

• Opel,
• AUDI,
• BYD Flyer,
• Volkswagen Golf,
• Suzuki,
• Passat,
• BMW.

Довольно часто датчик Холла можно увидеть во многих бытовых устройствах. К примеру, тяжело себе представить компьютерный привод без него. Также нельзя не вспомнить о системах наблюдения и целом ряде мотоциклов.

Внимание! Для повышения точности работы датчик Холла устанавливают в клавиатуры и джойстики.

Достоинства устройства и его применение

Датчик Холла обладает целым рядом преимуществ, которые делают его незаменимым в современном оборудовании:

• Устройство позволяет увеличить производительность мотора.
• Без него невозможна точная работа тахометра и спидометра,
• Датчик повышает безопасность автомобиля.

Датчик Холла можно использовать по-разному. Но в большинстве случаев автомобильные конструкторы применяют его для контроля скорости. Точнее, он осуществляет мониторинг передаточных колёс и валов. Также он контролирует их скорость вращения. Это позволяет обеспечить быстрый запуск двигателя, работающего на основе принципа внутреннего сгорания.

Также датчик Холла может обеспечить запуск антиблокировочной тормозной системы, а это, в свою очередь, напрямую влияет на безопасность на дороге. О тахометре в таком случае и говорить не приходится.

Но возможно и другое применение. Отличным примером в данном контексте будут бесщёточные электрические двигатели, работающие благодаря действию постоянного тока. Благодаря датчику Холла в таких устройствах определяется место, где находится постоянный магнит.

Как видите, у датчика Холла может быть множество применений. Сфера использования напрямую зависит от решения производителя. Допустим, конструкцию с двумя расположенными друг напротив друга магнитами можно использовать для того, чтобы регулировать скорость работы дискового накопителя.

В автомобилях

На транспорт датчики Холла стали ставить с 70–80 годов прошлого столетия, когда начали внедрять электрозажигание вместо контактного. Принцип функционирования: вал мотора вращается с прохождением его крыльчатки по корпусным прорезям, что фиксирует обнаружитель, посылающий команду коммутатору, который и отпирает транзистор, подающий напряжение на элемент зажигания с обмоткой. Последний создает высокий вольтаж для свечи.

Конструкция

Коробочка, «фишка» с тремя контактами, три жилы и разъем подключения – это классическое устройство автомобильных Hall effect sensor. На разных моделях отличаются лишь мелочи. Такую конструкцию, учитывая нюансы обслуживаемых объектов, можно рассматривать как общий образец.

Датчик холла, устройство, схема:

• «масса» (автомобильный корпус), это «–» или рабочий ноль;
• «+», работающие исправные изделия имеют там около 6 В;
• контакт для транспортировки импульса коммутатору.

Есть такие достоинства датчиков тока для зажиганий электронного типа:

• нет постоянно подгорающего объемного контактного узла;
• на свече выше 30 кВ против 15 кВ, что намного лучше;
• сенсоры ставят на тормозные, антиблокировочные системы, тахометры, поэтому есть немаловажные дополнительные плюсы: повышается производительность ДВС, ускоряются и работают эффективнее все системы машины. Как следствие, возрастает удобство эксплуатации, безопасность.
