Nfc-метки: предназначение и особенности использования

Подключение и настройка

Настраивать систему следует начинать с уточнения, встроен ли в ваш телефон НФС. Если на телефоне присутствует характерный значок, продолжайте работу.

Проверяем совместимость

Иногда аббревиатура и значок НФС отсутствуют на крышке, но есть возможность дополнительной диагностики. Например, зайдите в настройки и выберите пункт “Беспроводные сети”. Далее нажмите в меню на вкладку “Еще” и поищите там значок NFC. Напротив функции щелкните по ползунку и переместите его вправо. Отсутствие функции говорит об отсутствии поддержки со стороны ОС. Другие приложения не помогут сделать НФС доступной, поскольку работа осуществляется благодаря чипу.

Как настроить

В настройках найдите функцию НФС и выберите устройство, с которым требуется установить связь. Всего парой движений выполните эту задачу – достаточно воспользоваться верхним меню с быстрыми настройками, нажав на NFC. Если вы являетесь владельцем айфона или айпада, то вам данная информация вряд ли пригодится. Разработчики гарантируют автоматическую активацию сети сразу после включения устройства.

Как записать банковскую карту на NFC метку

Перевести банковскую карточку на бесконтактный вариант можно путем привязки ее к мобильному устройству, оборудованному чипом NFC. Для этой цели более всего подходят следующие сервисы:

• Google Pay. Обеспечивает работу приложений android nfc, применяемых в смартфонах.
• Apple Pay. Предполагает использование только вместе с айфонами.
• Samsung Pay. Фирменное приложение, работающее исключительно с гаджетами Самсунг.

Решение задачи, как записать банковскую карточку на метку, выполняется в следующей последовательности:

• Выполнить вход в приложение, обеспечивающее бесконтактную оплату.
• Нажать на пункт добавления карты.
• Внести реквизиты карточки или отсканировать ее.
• Согласиться со всеми условиями.
• Ввести код, полученный в СМС.

Если привязка выполнена правильно, можно рассчитываться с помощью мобильного устройства во всех торговых точках, где предусмотрена возможность бесконтактной оплаты.

Принцип работы

NFC метки называют «пассивными устройствами», ведь они не способны работать, если не выполнено два условия: нет питания, метка находится вне зоны активации. Они не могут сообщать сами ту информацию, которую нужно передать. Метки лишь передают информацию на активные устройства, при помощи которых можно считать сообщение, например, с помощью смартфона.

Чтобы запитать метку, применяется электромагнитная индукция. Практически аналогичная технология применяется для работы зарядных устройств типа A4WP. Здесь за магнитное поле отвечает «активное устройство» — например, смартфон. Поле появляется за счет небольшой катушки с проводом, производящей магнитные поля. Они находятся перпендикулярно потоку переменного тока в проводе.

При этом регулировать силу магнитного поля можно, изменяя количество витков на катушках или увеличивая силу тока. Поскольку такая работа требует достаточно много энергии, нельзя допускать, чтобы количество элементов, потребляющих ее, было большим. Именно поэтому NFC работает лишь на расстоянии нескольких сантиметров. В отличие от Bluetooth или Wi-Fi, которые позволяют не подходить к раздающему сигнал устройству близко, пользоваться NFC можно только на небольшом расстоянии.

Пассивные устройства, то есть сами метки, работают в точности наоборот. Если такая метка попадает в магнитное поле, в приемной катушке возникает ток. Несмотря на возникающие электрические потери, небольшие расстояния позволяют избегать ошибок и передавать сигнал достаточно четко, чтобы можно было совершить определенное действие. Сами схемы настраиваются на указанную частоту, это повышает их чувствительность к сигналам на ней.

Типы модулей

Внешние модули NFC для смартфонов делятся на разновидности, отличающиеся размерами, местонахождением по отношению к корпусной части телефона, простотой интегрирования. Естественно, что простым способом считается покупка современного телефона, оснащенного необходимым чипом.

Некоторые модификации гаджетов лишены заветного элемента, и в подобных ситуациях предусмотрены модули, присоединяемые к внешней стороне панели.

Если микрочипы, установленные отдельно, разделить на категории, то получится две группы:

• активные – работают по каналам Блютуз и Wi-Fi, предполагают потребление большого количества энергии;
• пассивные – односторонние, полноценного обмена информацией между гаджетами не поддерживают, не перезаписываются, сведения не сохраняют.

Учитывая тип устройства и пожелания его владельца, определяют способы, как встроить модуль в мобильный телефон.

Необходимые условия для оплаты

Рассмотрим, чем отличаются условия проведения платежей для разных устройств и ОС.

Android Pay

На платформе Андроид технология NFC заработала в мае 2017 года, но и сегодня далеко не все устройства совместимы с функцией. Необходимые условия:

• ОС варианта KitKat4 и выше;
• наличие NFC, информацию о поддержке технологии проверьте в «Настройках» или в описании к смартфону.

Кроме того, в смартфоне стоит отключить сервис Knox, который отвечает за защиту телефона от атак вирусов или хакеров.

Samsung Pay

Для Самсунгов условия такие же, как и для других устройств на платформе Андроид. На перепрошитых телефонах или тех, которые содержат нелицензированные расширения, технология может и не работать.

Apple Pay

Для осуществления беспроводных платежей на Айфонах, пользователь должен пройти идентификацию с помощью сервиса Face ID, Touch ID или пароля. В остальном принцип работы такой же, как и на всех других устройствах. Пройдите проверку безопасности, вести данные карты и подтвердить согласие с Пользовательским соглашением.

Типы NFC-меток

Существует четыре типа меток, описанных NFC-форумом, все они базируются на RFID-протоколах. Это делает NFC метки частично совместимыми со многими уже существующими RFID системами (например, Mifare и FeliCa). Хотя эти более старые системы не поддерживают NDEF, они, однако, могут опознавать NFC метки, которые совместимы с ними. Например, считыватель RFID, который предназначен для работы с метками Mifare Ultralight, может считать идентификационный номер метки NFC 2 типа, хоть и не может прочитать закодированную NDEF информацию. Есть также пятый тип, который совместим с технологией, но при этом не является частью NFC-спецификации.

Типы 1, 2 и 4 основаны на ГОСТ Р ИСО/МЭК 14443A (состоит из четырёх частей: , , , ), тип 3 — на ГОСТ Р ИСО/МЭК 18092. Более подробно про каждый из типов можно прочитать под спойлером.

Тип 1:

• Основан на ГОСТ Р ИСО/МЭК 14443A;
• Может быть как только для чтения, так и для чтения/записи;
• Содержит от 96 байт до 2 кбайт памяти;
• Нет защиты данных от коллизий (прим. — коллизии могут возникнуть; когда два активных источника передают данные одновременно);
• Примеры: Innovision Topaz, Broadcom BCM20203.

Тип 2:

• Аналогично типу 1 основан на NXP/PhilipsMifareUltralight метках (ГОСТ Р ИСО/МЭК 14443A);
• Может быть как только для чтения, так и для чтения/записи;
• Содержит от 96 байт до 2 кбайт памяти;
• Скорость взаимодействия 106 кбит/с;
• Поддержка анти-коллизий;
• Пример: NXP Mifare Ultralight.

Тип 3:

• Основан на метках SonyFeliCa (ГОСТ Р ИСО/МЭК 18092 и JIS-X-6319-4) без поддержки шифрования и аутентификации, которая предоставлена спецификацией FeliCa;
• Может быть либо только для чтения, либо для чтения/записи;
• Скорость взаимодействия 212 или 424 кбит/с;
• Поддержка анти-коллизий;
• Пример: Sony FeliCa.

Тип 4:

• Аналогично типу 1, тип 4 основан на ГОСТ Р ИСО/МЭК 14443A;
• Может быть либо только для чтения, либо для чтения/записи;
• 2, 4 или 8 кбайт памяти;
• Скорость взаимодействия 106, 212 или 424 кбит/с;
• Поддержка анти-коллизий;
• Пример: NXP DESFire, SmartMX-JCOP.

Пятый тип является собственностью NXPSemiconductors и, вероятно, самым распространённым на сегодняшний день MifareClassictag (ГОСТ Р ИСО/МЭК 14443A):

• Память: 192, 768 или 3584 байта;
• Скорость взаимодействия 106 кбит/с;
• Поддержка анти-коллизий;
• Пример: NXP Mifare Classic 1K, Mifare Classic 4K, Mifare Classic Mini.

Зачем нужны NFC метки ?

Когда в 2004 году Philips, Sony и Nokia создали свой NFC forum, данная технология была известна разве что в среде увлеченных технарей. Три кита электронной индустрии ставили своей целью исследование, продвижение, ну и конечно, коммерческую прибыль от внедрения новой технологии бесконтактной передачи данных. Но большого прогресса они не достигли – все их достижения казались не более, чем игрушкой.

В 2011 к ним присоединяется Google и вот тогда начинается настоящий расцвет технологии, ведь NFC чипы стали поставляться с большинством смартфонов под Android. Пользователи сразу же оценили удобство и безопасность Google Pay – не нужно вводить всем надоевшие пароли; считывание карт происходило быстро и без ошибок. А самое главное пропала необходимость вообще доставать банковскую карту – все данные хранятся в памяти смартфона.

Но это было только начало, ведь новая технология позволяет обмениваться генерируемыми на лету данными, в отличие от RFID, где данные прошиваются один раз и навсегда.

“NFC – это просто приветственное рукопожатие”, – говорит Рэй Хартьен из компании Sony – “Потоковая передача данных идет уже через Bluetooth”. А NFC технологии позволяют обойтись без необходимой проверки безопасности соединения. Сама технология полностью безопасна для человека, так как использует безопасную частоту 13.56 МГц. А из-за небольшой дальности действия, уровень магнитного излучения очень мал.

Типы меток NFC и их совместимость

Прежде чем покупать тот или иной тип тега, необходимо убедиться в том, что он будет совместим с основным устройством – смартфоном, прослужит довольно долго и не будет сбоить в работе. Тип метки NFC может быть с универсальной и ограниченной совместимостью.

Модели меток представлены в таблице.

С универсальной совместимостью (все ОС и модели устройств)	С ограниченной совместимостью
Ntag 203	Classic Mifare («Андроид» выборочно)
Ntag 212–216	Ultralight (Android, BlackBerry, Windows Phone)

NFC для платежей Сбербанка

Программирование

Для того чтобы устройство работало и приносило пользу, необходима установка дополнительных приложений, которые являются менеджерами задач для NFC-тегов. Настройка работы осуществляется по такому принципу:

1. Прикрепить тег к целевому месту использования.
2. Скачать и установить из Google Play софт, управляющий тегами (TagWriter, Trigger).
3. Войти в софт и создать задачи (как пользоваться софтом, интуитивно понятно из интерфейса).
4. Протестировать задачу, поднеся телефон к тегу.

Для Айфонов количество приложений для работы с тегами ограничено до бета-версии NFCWriter. Но в ближайшем будущем планируется расширение возможностей NFC на устройствах Apple.

Разновидности NFС-меток

NFC-Tag создан на основе международных стандартов ISO 14443 типа A и B, что делает его практически идентичным смарт-картам.

Стикеры типа 1 и 2 обладают скромными 48 байтами и 2 килобайтами данных, способны передавать их на скорости 106 Кбит/с. Да, это действительно очень мало, но для использования NFC вполне достаточно. Метки разработаны с учетом многократного использования и изменения данных.

Третий тип наклеек базируется на стандарте Sony Felica и передает данные со скоростью 212 Кбит/с. Он идеально подходит для более сложных задач, чем просто сохранение в памяти адреса сайта.

У меток 4-го типа хороший объем памяти – 32 Кбайт, а информация передается со скоростью от 104 Кбит/с до 420 Кбит/с.

Отличительная особенность стикеров 3-го и 4-го типов – невозможность перезаписи.

Метка NFC — что это?

Теги выглядят как микротонкие чипы, фактически являющиеся крохотной катушкой с проводом, индуцирующий электромагнитное поле. Теги могут быть заключены в яркие защитные корпуса со съёмной крышкой (для замены) и липкой поверхностью для крепления.

На данный момент существует 4 категории, отличающиеся по вместимости и скорости передачи данных:

Категория	Объём памяти	Скорость передачи данных
1	48 байт	106 кб
2	2 Кбайт	106 кб
3	20 Кбайт	212 кб
4	32 Кбайт	424 кб

Возможности меток NFC

Ввиду пассивной технологии, возможности меток довольно ограничены, и здесь они берут количеством, а не качеством. Имея в запасе десяток тегов, с их помощью можно выполнять следующие операции:

• управление смартфоном и сопряжёнными гаджетами;
• использование для оплаты (бесконтактной) в магазинах, транспорте;
• считывание информации с идентификационных карт (пропуск, членская карточка, карты лояльности).

Прежде чем покупать тот или иной тип тега, необходимо убедиться в том, что он будет совместим с основным устройством — смартфоном, прослужит довольно долго и не будет сбоить в работе.

  Диалоговое окно выбора файла vba

Как запрограммировать?

Потребителям, проявившим интерес к инновационной технологии, следует ознакомиться с методом программирования меток своими руками. Не следует думать, что существуют какие-то сложности в том, как настроить метку, и потребуется помощь профессиональных специалистов – все действия достаточно простые. Для облегчения процесса потребуется установить специальную программу, представляющую собой менеджера задач по работе с чипами НФС. Для этого лучше всего подходят мобильные телефоны, работающие на операционной системе Андроид.

Итак, как запрограммировать метку? Для этого действуйте по следующему алгоритму:

1. зафиксируйте наклейку к месту ее основного применения;
2. откройте Гугл Маркет Плей, пройдите авторизацию в системе;
3. найдите необходимое приложение – Tag Writer, Trigger, NfC Tools, NFC Tasks, NFC Taginfo;
4. выполните полную установку на устройство;
5. откройте программу, создайте нужную задачу для заблаговременно зафиксированного стикера;
6. приблизьте мобильный телефон считывателем NFC меток к наклейке, проверьте срабатывание отклика.

Запуская и программируя умные стикеры, заблаговременно удостоверьтесь, что модуль НФС на мобильном устройстве находится во включенном состоянии. Активировать его возможно через меню стандартных настроек. Теперь вы знаете, как эмулировать NFC метку на мобильном телефоне.

Как работают считыватели NFC?

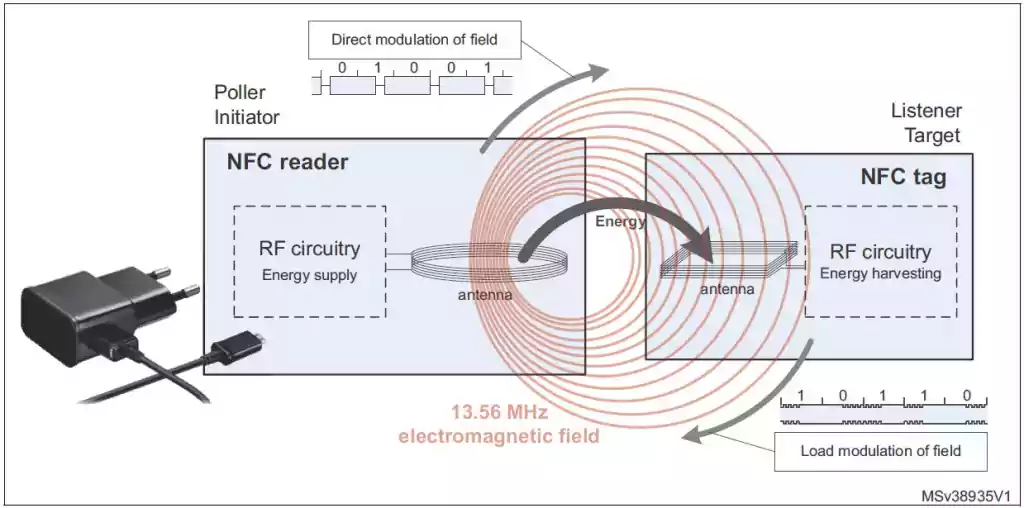

считыватели NFC обеспечивают питание

До сих пор мы обсуждали только теги NFC, но как насчет считывателей? Что ж, мы уже установили, что считыватели NFC обеспечивают питание и считывают данные с пассивных тегов. Для этого считывателям NFC нужен источник питания, который пропускает электрический ток через собственную катушку. Это создает переменное магнитное поле в непосредственной близости от читателя. Внесение метки в этот диапазон магнитного поля в конечном итоге приводит к индуктивной связи между двумя катушками благодаря закону индукции Фарадея.

После включения тега фактический процесс передачи данных также довольно прост. Читатели могут обнаружить, как метка NFC модулирует электромагнитное поле. Техника, известная как Манчестерское кодирование используется для определения двоичных значений (нулей и единиц) из электромагнитных импульсов. Наконец, эти двоичные значения преобразуются в читаемый человеком текст. Однако не волнуйтесь — вам не нужно ничего знать об этом, чтобы на самом деле использовать тег NFC или считыватель в реальном мире.

Как работают считыватели NFC?

Бесконтактные платежные терминалы, пожалуй, самые распространенные считыватели NFC. Второе место занимают шлюзы доступа к общественному транспорту. В обоих случаях выдается уникальный NFC-тег в виде карты или токена, на котором хранится информация о балансе или учетной записи. Между тем, считыватели обычно представляют собой стационарные устройства с активным подключением к источнику питания и данным, иногда через аккумулятор и соединение Wi-Fi соответственно.

Читаем NDEF-сообщение

Когда телефон на Android считывает NFC-метку, он сначала её обрабатывает и распознает, а затем передаёт данные о ней в соответствующее приложение для последующего создания intent. Если с NFC может работать больше одного приложения, то появится меню выбора приложения

Система распознавания определяется тремя intent, которые перечислены в порядке важности от самой высокой до низкой:

1. : Этот intent используется для запуска аctivity, если в метке содержится NDEF-сообщение. Он имеет самый высокий приоритет, и система будет запускать его в первую очередь.
2. : Если никаких activity для intent не зарегистрировано, то система распознавания попробует запустить приложение с этим intent. Также этот intent будет сразу запущен, если найденное NDEF-сообщение не подходит под MIME-тип или URI, или метка совсем не содержит сообщения.
3. : Этот intent будет запущен, если два предыдущих intent не сработали.

В общем случае система распознавания работает, как представлено на рисунке ниже.

Когда это возможно, запускается intent , потому что он наиболее специфичный из трёх. Более того, с его помощью можно будет запустить ваше приложение.

Если activity запускается из-за NFC intent, то можно получить информацию с отсканированной NFC-метки из этого intent. Intent может содержать следующие дополнительные поля (зависит от типа отсканированной метки):

• (обязательное): объект Tag, описывающий отсканированную метку.
• (опциональное): Массив NDEF-сообщений, просчитанный с метки. Это дополнительное поле присуще только intent .
• (опциональное): Низкоуровневый идентификатор метки.

Ниже представлен пример, проверяющий intent и получающий NDEF-сообщения из дополнительного поля.

Kotlin

Java

Также объект Tag можно получить из intent, который будет содержать полезную информацию и позволит перечислить технологии метки:

Kotlin

Java

RFID

Представьте, что Иван сидит ночью на крылечке своего дома. Иван включил светильник на крыльце и теперь может увидеть своего соседа, когда тот проходит мимо, потому что свет отражается от него и попадает Ивану на сетчатку глаза. Это пассивный RFID. Радиосигнал от пассивного RFID-считывателя достигает метки, которая поглощает его и отражает обратно свой идентификатор.

Теперь представьте, что Иван включил светильник, а его сосед, который сидит у себя дома, видит это и кратковременно включает светильник на своём крыльце, как будто передаёт Ивану «привет» со своего крыльца. Это активный RFID, он может работать на более длинные дистанции, так как приёмник имеет свой собственный источник питания и, более того, может генерировать собственный радиосигнал, не полагаясь на энергию, которую он поглотил от источника.

RFID — это два таких крылечка. Иван и его сосед знают друг друга в лицо, но больше ничего не могут узнать друг о друге. Они не обмениваются какой-либо весомой информацией. RFID был создан для идентификации, а не коммуникации, поэтому RFID-метки содержат небольшой объём информации, порядка тысячи байт или меньше, которые можно считывать или перезаписывать с RFID-считывателей.

Как запрограммировать NFC метку

Перед началом использования NFC метки, она должна быть записана в телефон. Для этого потребуется установка специального приложения, с помощью которого смартфон сможет считывать нужные данные.

Выполнение настроек будет возможно лишь при соблюдении определенных условий:

• Наличие смартфона или планшета с предустановленным модулем NFC.
• Приложение для работы с метками.
• Стикер, установленный в нужном месте.

Как настроить NFC метку на Android

Решение задачи, как программировать NFC метки на смартфоне Андроид, не представляет особой сложности. Все действия выполняются в определенной последовательности:

• Установить стикер с микрочипом на основное место, где он будет постоянно использоваться.
• Войти в Google Play Market и авторизоваться в нем.
• Выбрать одно из приложений: NFC Tools, Trigger, Tag Writer, NFC Tasks или другие. Они могут быть на русском или английском языках.
• Скачать и установить приложение на смартфон с соблюдением всех условий.
• После открытия программы набрать команду для создания требуемой задачи, касающейся установленного стикера. Подтвердить выбор с помощью соответствующей русскоязычной команды.
• После настроек смартфон поднести к стикеру с целью проверки отклика и установки соединения.

Как настроить NFC метку на iphone

Настройки гаджетов iphone считаются более сложными. Полноценное использование меток NFC доступно лишь устройствам следующих серий: XR, XS, 11, 11 Pro, SE 2020 года выпуска. Эти айфоны выполняют все заданные действия полностью в автономном режиме. Более ранние приборы – 7, 8 и Х моделей этой функции лишены и сканер каждый раз приходится открывать вручную.

В самой невыгодной ситуации находятся гаджеты серий 6, 6S и SE 2016 года. Считывание меток им недоступно, несмотря на установленный в них микрочип NFC.

Наиболее удобной и популярной программой для айфонов считается NFC Tools. Она очень хорошо подходит для программирования и последующего чтения меток. Настройка и действия осуществляется так же, как и на смартфоне, за исключением тех моделей, где приложение открывается вручную.

В операционной системе iOS существует набор стандартных команд, но они, по мнению многих пользователей, не совсем понятны при настройке. Поэтому большинство владельцев айфонов предпочитает устанавливать сторонние приложения.

Для чего нужен NFC в iPhone

NFC (near field communication) расшифровывается, как «ближняя бесконтактная связь». Проще говоря, это микросхема, которая передает информацию на малом радиусе беспроводным способом. Используется NFC в банковских картах с функцией pay pass и некоторых телефонах. Чтобы оплатить товар с помощью кредитки или смартфона необходимо приложить их к кассовому аппарату. У этой функции есть следующие плюсы:

1. С собой не нужно носить кошелек.
2. Несколько карт подключается к Apple Pay. И если на одной нет денег, то за пару секунд выбирается другая.
3. Смартфон всегда под рукой.
4. Низкое энергопотребление. Как и большинство чипов, NFC практически не сажает батарею устройства.
5. Платежи с помощью Apple Pay можно совершать не только оффлайн, но и на сайтах, в приложениях.
6. Синхронизация с другими устройствами Apple.

Некоторые думают, что бесконтактная передача данных уязвима перед действиями мошенников. Но на самом деле программа надежно шифрует данные о транзакции. Да и при проведении платежа, оплата списывается с виртуальной карты.

Как пользоваться.

NFC оплата с телефона, в отличие от платежных карт, не работает “ из коробки”. Надо настраивать, подключать. Однако это занимает минуты.

Состоит из двух этапов:

Как настроить nfc в телефоне.

Настройка заключается в включении модуля или активации.

Настройка заключается в включении модуля или активации. По умолчанию, он включен на большинстве новых смартфонах.

Заходите в раздел настроек.

Выбираете пункт с настройками. Это может находиться в разделе беспроводных сетей, интернета, блютус, подключенных устройств.

Смотрите состояние. Не активен – выберите пункт “ включить”. На этом все.

Как настроить программу для работы с NFC модулем.

Для функционирования, понадобится определенное ПО. Есть несколько терминалов, которые работают в России. Одни универсальные. Другие заточены под конкретные условия. На некоторых телефонах, не разрешается параллельная работа платежных установок. Даже если подключите их – каждый раз придется подтверждать действия.

Отметим: все эти программы – бесплатные. Не берут комиссии.

Система от IT-гиганта. Устанавливается на ОС Android. Установит можно из официального магазина Google Play. Для этого нужна учетная запись в Гугл.

Внимание! Если у вас телефон, от компании которая находится под санкциями США – могут быть проблемы. После установки, при первом запуске, вас попросят внести информацию о себе

Адрес, телефон. Это требование законодательства

После установки, при первом запуске, вас попросят внести информацию о себе. Адрес, телефон. Это требование законодательства.

Обязательно нужна будет блокировка экрана

Неважно каким образом, пароль, графический ключ…

Затем привязываем банковскую карту. Выбираем пункт “ добавить способ оплаты”. Вносим всю необходимую информацию. Дожидаемся смс с кодом активации. Ждем несколько минут, пока не придет уведомление от банка. Все, теперь можно оплачивать с использованием NFC модуля. Если несколько привязанных платежных средств- установите одну, по умолчанию.

В магазине, просто запустите приложение. На экране смартфона увидите выбранную карту и значок готовности. Поднесите к терминалу. Услышите характерный звук – все прошло.

Приложение покажет стоимость, название магазина (берется из данных терминала). Все будет сохраняться в истории платежей.

Отдельно стоит отметить, что GPay можно оплачивать в онлайн магазинах ( их количество увеличивается, даже многие интернет провайдеры сейчас подключились к нему). Также в приложение можно добавить идентификатор программы лояльности.

Google Pay (Гугл пей, GPay, или ранее android Pay)

Samsung Pay.

Аналогичная система от компании Самсунг. Написана также для ОС андроид.

Установить можно только на телефоны, произведенные Самсунгом. Для работы попросят завести аккаунт.

Привязка проходит точно так же. Особых сложностей не вызовет.

Особенность технологии корейских производителей — это использование технологии электромагнитной передачи данных параллельно с NFC. Т.е. вы сможете оплатить даже в старом терминале, где нужна магнитная лента

Apple Pay.

Бесконтактная оплата, разработанная для устройств на базе IOS.

Оплачивать можно только на разблокированных устройствах фирмы Эпл. При этом обязательная привязка к аккаунту.

SberPay.

Вот мы подошли к российским разработкам. Сбер пей, интегрирован в приложение “сбербанк-онлайн”, начиная с версии 10.0. Дополнительно ничего не надо устанавливать.  Подключаются только с картами Сбербанка. При этом, сервис прекрасно работает на смартфонах, без сервисов Гугл.

Для подключения, в приложении выберите карту. Откройте раздел настройки. Там будет 2 пункта с бесконтактной оплатой: Gpay и SberPay. Выбираете подключить сберпей. Ждите подтверждения.

В отличие от предыдущих, здесь не требуется блокировка экрана.  Перед оплатой, надо будет разблокировать само приложение.

Mir Pay.

Интересная альтернатива от НСПК, выпущенная для платежной системы “мир”.  Работает только с указанными картами. В России, все банки обязаны работать с ПС МИР. В других странах – как повезет, но сильно не рассчитывайте. Сбербанк в этом плане интереснее.

NFC

Теперь представьте, что другой сосед Ивана проходит поблизости от крыльца, и когда Иван его видит, то приглашает присесть с ним на крылечко и пообщаться. Сосед соглашается, они садятся вместе, и, обмениваясь шуточными рассказами, налаживают отношения. Они разговаривают в течение пары минут. Это NFC.

NFC разработали, основываясь на RFID, но для более сложного обмена данными между участниками. По-прежнему можно считывать пассивные RFID-метки с помощью NFC-считывателя и записать новые данные в их ограниченную память. Также NFC позволяет записывать информацию в определённый тип RFID-меток, используя стандартный формат, независимый от типа меток. Ещё можно взаимодействовать с другими NFC-устройствами дуплексным или двусторонним обменом. NFC-устройства могут обмениваться информацией о своих возможностях, делиться записями или устанавливать более длительное взаимодействие посредством других технологий.

Например, можно прикоснуться телефоном с NFC к стереоустройству, у которого тоже есть NFC, и они опознают друг друга, узнают, что у обоих есть Wi-Fi модуль, и обменяются данными для последующего взаимодействия через Wi-Fi. После этого телефон начнёт трансляцию музыки на стереоустройство с помощью Wi-Fi. Телефон не будет транслировать музыку с помощью NFC по двум причинам:

• Во-первых, потому что у NFC малый радиус действия, порядка десяти сантиметров, что позволяет уменьшить энергопотребление и избежать установления связи с другими устройствами, использующими ту же технологию передачи данных.
• Во-вторых, скорость передачи данных с помощью NFC ощутимо меньше в сравнении с другими технологиями (Wi-Fi, Bluetooth и т.д.). NFC не был создан для длительных высокоскоростных коммуникаций, а для обмена короткими сообщениями, мандатами (учётными записями с параметрами доступа пользователя, сформированными после его успешной аутентификации) и инициирования связи. Если вернуться к аналогии с крылечком, то NFC позволит вам начать общение с соседом или обменяться мнениями о погоде, но для более длительного разговора вы пригласите соседа на чай — это уже Wi-Fi, Bluetooth и другие расширенные протоколы обмена данными.

NFC позволяет сделать некоторый сложный обмен данными или инструкциями без преград в виде обмена паролями, сопряжением или любыми другими запутанными путями, которые присущи другим протоколам обмена данными. Это означает, что для того, чтобы обменяться адресной информацией со своим другом, вам достаточно лишь соприкоснуться телефонами. Или, когда вы хотите оплатить покупку бесконтактной банковской картой, вам достаточно лишь поднести её к терминалу.

Устройство не позволяет считать абсолютно всю свою память при использовании NFC, оно лишь даёт доступ к небольшому кусочку информации, необходимому для обмена. Пользователь может проконтролировать, какую информацию он передаёт и кому.

Метки NFC

NFC (Near Field Communication) — это технология для смартфонов и других мобильных устройств, для организации обмена информацией при приближении на небольшое расстояние, до 5 см.

Подробная информация об NFC может быть получена по ссылкам:

• NFC Forum’s official website
• NFC
• NFCSpecs
• NFCResources
• NFC and Contactless Tech

К технологии NFC относятся следующие RFID чипы:

Чип	Память	Изготовитель	Стандарт
MIFARE Ultralight	64 byte	NXP	ISO 14443A
MIFARE Ultralight C	192 byte (EEPROM)	NXP	ISO 14443A
NTA G213	144 byte	NXP	ISO 14443A
NTA G215	504 byte	NXP	ISO 14443A
NTAG 216	888 byte	NXP	ISO 14443A
NTAG 424 DNA	416 byte	NXP	ISO 14443A
Felica Lite-S (RC-S966)	14 blocks+1 subtraction block(1 block=16 byte)	SONY	13.56MHz,ISO/IEC 18092
MIFARE DESFire EV1 2K	2K bytes	NXP	ISO 14443A
MIFARE DESFire EV1 4K	4K bytes	NXP	ISO 14443A
MIFARE DESFire EV1 8K	8K bytes	NXP	ISO 14443A
I Code SLI X	128 bytes	NXP	ISO 15693
I Code SLI X2	320 bytes	NXP	ISO 15693
I Code DNA	256 bytes	NXP	ISO 15693

С технологией NFC изготавливаются следующая продукция:

• бумажные / пластиковые наклейки;
• пластиковые карты;
• бесконтактные браслеты / брелоки;
• изделия нестандартной формы.

NFC-наклейки

Главные отличия NFC-наклеек от других видов NFC-меток это:

• минимальная толщина ( 0,25 — 0,50 мм);
• большое разнообразие размеров (круглые, квадратные, прямоугольные);
• гибкость и эластичность;
• наличие изображения по макету заказчика;
• материал: бумага или пластик;
• низкая цена.

Главная особенность чипа NTAG 424 DNA — это криптозащищенные операции чтения-записи.

Метки NTAG 424 DNA применяются для подтверждения подлинности товара, продукта, для защиты от подделок. Метку NTAG 424 DNA невозможно скопировать или клонировать, так как в ней реализован криптографический алгоритм AES-128. Метки NTAG 525 DNA могут быть изготовлены как саморазрушаемые, т.е. не допускающие повторное использование. При попытка оторвать такую метку от защищенного товара она разрушается и не может более использоваться.

Стандартные размеры NFC-наклеек:

Круглые, диаметр:
— 45, 40, 35, 30, 27, 25, 18 ммКвадратные:
— 50×50, 45×45, 35×35, 25×25, 18×18 ммПрямоугольные:
— 86×54, 80×50, 73×23, 55×17, 40×25, 38×25, 37×19, 30×15.

Другие размеры — по согласованию.

Рабочая температура: -15 +55°C.

Программирование NFC-меток

Компания NCS выполняет кодирование NFC-наклеек (интернет-ссылки, текст, телефонные номера и т.п.).

Примеры круглых NFC-наклеек:

Примеры квадратных и прямоугольных NFC-наклеек:

NFC-наклейки с одинаковым изображением, но разного диаметра:

NFC-наклейки поставляются в рулонах.
В одном рулоне от одной до нескольких тысяч NFC-наклеек (в зависимости от размера наклейки):

NFC наклейка легко закрепляется практически на любой поверхности.
Липкий слой может быть размещен как на оборотной стороне NFC-наклейки, так и на лицевой стороне с изображением (например, для закрепления на стеклянной витрине):

Пример скотча на обороте:

Как пользоваться NFC

Научившись тому, как включить NFC, остается только пользоваться этой технологией. Помимо оплаты через смартфон, есть возможность передавать небольшие файлы между двумя устройствами с этим чипом. Можно запрограммировать NFC-метки, при помощи которых телефон будет автоматически выполнять нужные команды. Например, запускать раздачу интернета, включать музыку или даже компьютер.

Для передачи файлов на каждом смартфоне запускается функция Android Beam

Также важно убедиться, что оба устройства поддерживают NFC, и включить его

Далее остается только выделить необходимый файл, и запустить отправку. Когда смартфоны окажутся на нужном расстоянии, воспроизведется звуковой сигнал. Если во время передачи данных смартфоны слишком разойдутся – об этом уведомят при помощи звука. Также передача файла прервется, если одно устройство перейдет в спящий режим или заблокируется.

Для совершения бесконтактной оплаты необходимо добавить банковскую карту в Google Pay (если телефон под управлением Андроид) или Apple Pay. Предварительно нужно установить это приложение, а после пройти регистрацию.

Сам процесс оплаты несложен. Нужно только включить Google Pay (и саму функцию передачи), авторизоваться, введя пароль или при помощи отпечатка пальца. Потом поднести смартфон к терминалу, поддерживающему технологию бесконтактной оплаты. Смартфон загрузит необходимые для оплаты данные, а приложение оплатит покупку через сервер Google Pay с выбранной банковской карты (например, Сбербанка).

Перспективы

Технология NFC оказалась очень успешной в сфере платежей. Постепенно ее внедряют и в других областях: транспорт, реклама, управление доступом.

Не только смартфоны, но и другие гаджеты получают поддержку NFC: умные часы, фитнес-браслеты, платежные кольца.

Представьте, что после утренней пробежки вам не нужно заходить в приложение, чтобы посмотреть физиологические показатели и рекомендации, — достаточно приложить браслет к смартфону, и голосовой помощник озвучит необходимую информацию.

Встроенные в гаджеты NFC-чипы уже используют для проезда на метро или автобусе, в качестве пропуска на работу, билета на мероприятие. Среди перспективных направлений — использование NFC для peer-to-peer денежных переводов между пользователями без участия третьей стороны, например банка. Также удобным применением была бы быстрая синхронизация двух устройств.

Во многом дальнейшее развитие NFC зависит от разработчиков приложений, задача которых — заинтересовать пользователей новыми способами применения чипов, а также усовершенствовать существующие решения.
