Шлюз для умного дома xiaomi

Доступные к приобретению товары, составляющие умный дом Сяоми

Умный дом, как уже было сказано ранее, постоянно растет. Компания заботится о том, чтобы каждая задача по автоматизации могла получить свое решение. Комплекты формируются из составляющих, к которым, изучая полный состав, можно отнести следующие разделы с базовыми товарами:

Предназначение Устройство
Безопасность
Датчик задымления.
*Крепится на стене или потолке.
Датчик протечки воды.
*Рабочий диапазон температуры от -10 до + 55 градусов.
Датчик открытия дверей/окон.
Датчик движения.
*Рекомендована установка в помещениях, в которых температура не опускается ниже -10 градусов. Дальность обнаружения — 7 метров.
Веб-камера.
Розетка.
Датчик утечки газа.
Дверной замок.
Мебельный замок.
Комфорт
Лампочки.
*Для установки обязателен шлюз Сяоми. Внешне не отличаются от классических лампочек.
Очиститель воздуха.
Ночник.
Увлажнитель воздуха.
Датчик температуры и влажности.
Кондиционер.
Сиденье унитаза.
*В комплекте есть пульт.
Анализатор загрязненности воздуха.
Система
Блок управления.
*В блок могут быть загружены пользовательские звуковые оповещения.
Умный выключатель.
*Контролирует освещение и другие гаджеты.
Коммутатор.
Беспроводная кнопка.
Умный шлюз gateway.
*Его основной задачей является постоянная поддержка связи с датчиками, с целью получения непрерывного сигнала о состоянии дома.

Дополнительно под брендом MIJIA Xiaomi выпускается ряд сопутствующих товаров, которые также позволяют упростить быт и повседневную жизнь современного человека. К ним относятся следующие:

  • удлинители;
  • пылесосы;
  • маски для очистки воздуха;
  • зубные щетки;
  • отвертки;
  • стиральные машины;
  • мультиварки;
  • индукционные плиты;
  • вентиляторы;
  • рисоварки;
  • электрочайники;
  • автоматические шторы;
  • тестеры воды;
  • скутеры;
  • мусорные ведра;
  • устройства для подачи мыла;
  • различные сопутствующие товарам компоненты.

Вполне вероятно, что в дальнейшем MIJIA найдет возможность связать в единой концепции большее количество приборов и предметов, которые окружают современного человека в его повседневной жизни.

Важно отметить, что у большинства из представленных составляющих, которые включает в себя smart home, существует несколько моделей. Некоторые позиции формируют собой комплект, благодаря которому пользователь может за одну покупку приобрести необходимые ему элементы

Каждый комплект MIJIA представляет собой совокупность элементов, благодаря которым могут быть решены определенные задачи: будь то безопасность или формирование комфортных условий. Разнообразие подхода MIJIA к формированию наборов позволяет рассматривать их в качестве оригинального подарка.

Xiaomi Dreame F9

Фактически перед нами пылесос из линейк робот-пылесосов от китайского Дайсон.

Технические характеристики

Во-первых, обратите внимание, данная модель робот-пылесоса не оборудована Лидаром, здесь используется система компьютерного зрения при помощи оптики. Здесь стоит оптический датчик сверхширокоугольная оптика, которая позволяет достаточно неплохо, но конечно всё равно хуже, чем лидар, ориентироваться в пространстве

Во-вторых, обратите внимание, что это самый низкий робот-пылесос из всего сегодняшнего обзора. Его высота всего лишь 8 сантиметров

Если вы не знаете, то высота ножек обычной кухонной мебели составляет 11 см, соответственно шансов на то, что этот робот-пылесос застрянет где-нибудь под диваном меньше всего, он самый низкий.

С другой стороны им необходимо было решить вопрос, как расположить систему влажной уборки

Обратите внимание здесь используется такая система которая объединяет и тряпочку и резервуар на одном контейнере. Здесь система которая интеллектуально распределяется равномерно воду по тряпочке

Вода наливается в сам съемный контейнер.

Главная фишка является, конечно, что Dreame F9 является самым мощным из всех своих собратьев Ксиоми. Мощность его всасывания составляет 2500 Па это очень высокие показатели, ни один бренд не может похвастаться такими данными и это супер. Он всосет все, что не приколочено и оптимальных размеров.

Из недостатков ну, во-первых, в этот резервуар заливается примерно стакан воды. Он способен подбирать площадь примерно в 50 квадратных метров, поэтому для больших квартир, для квартир со сложной конфигурацией, он не очень подходит. Но если у вас площадь квартиры до 80 квадратов, я думаю что Dreame F9 вам очень понравится потому, что главное качество, а именно качество уборки данного робота оно на высоте

Внешний вид

Внешне он напоминает круглую или прямоугольную коробку, помещающуюся на ладони. Корпус изготовлен из пластика, устойчивого к повреждению и солнечным лучам. Вилка может быть китайского или европейского образца – это зависит от модели.

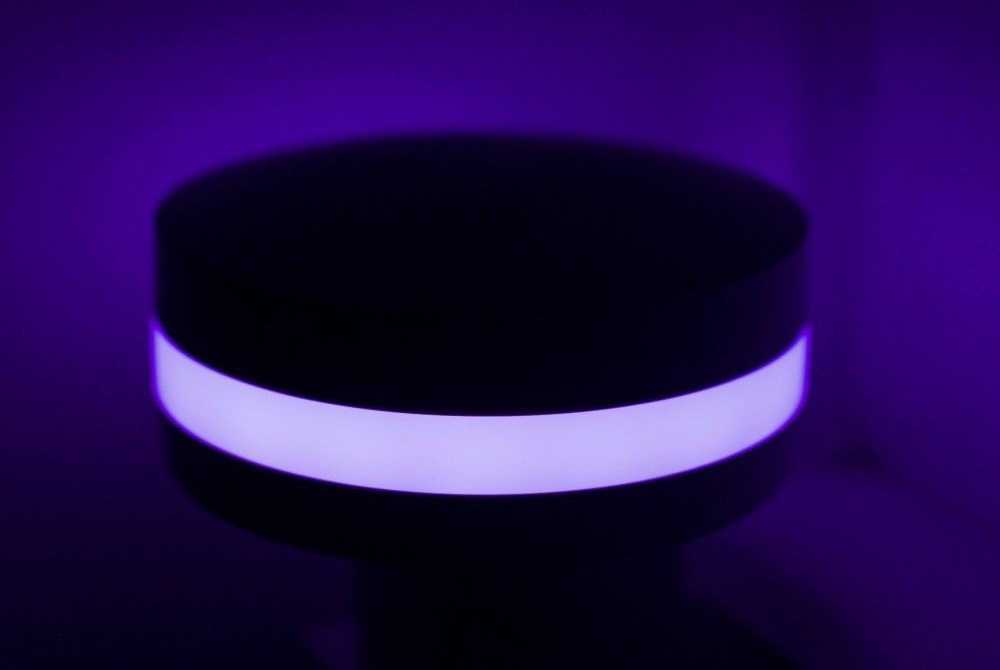

На корпусе есть светодиодная индикация для оповещения о текущем состоянии шлюза, возможных отклонениях от сценария. Светящаяся в темноте коробка вполне может заменить ночник.

На наружной стороне есть кнопка, нажатием на которую:

  1. Включается и выключается подсветка.
  2. Активируется и деактивируется режим охраны.
  3. Происходит соединение контроллера с подключаемыми смарт-устройствами.

Модуль управления выполняет и другие задачи – их полный перечень есть в инструкции к устройству.

Подключаемые по беспроводному протоколу ZigBee устройства экономно потребляют энергию: аккумуляторной батареи хватает на 1-2 года стабильной работы.

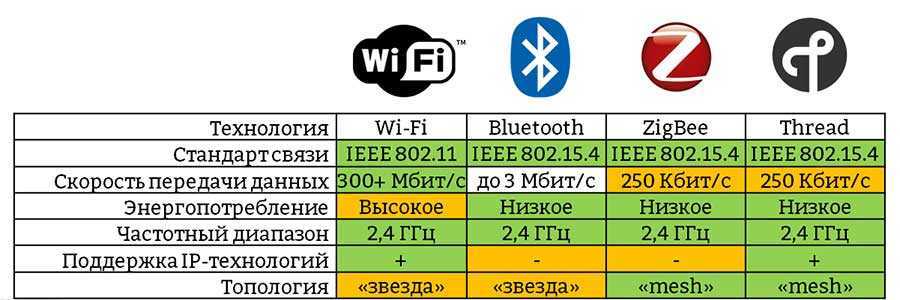

Zigbee и Bluetooth

Хоть Xiaomi и выпускают все новые датчики только с этим протоколом связи, в производстве и на рынке остается большое количество отличных и уже хорошо зарекомендовавших себя товаров, которые работают через Zigbee. Раньше именно этот тип связи был предпочтительным для построения систем умного дома, т.к. обладал рядом заметных преимуществ перед Bluetooth. Начиная от меньшего энергопотребления, что напрямую влияет на срок работы от одного элемента питания и вплоть до возможности построения ячеистой сети из множества приборов, в которой датчики могли передавать сигнал друг через друга по цепочке, а не напрямую к хабу. Это позволяет увеличить максимальное расстояние от начальной до самой удаленной точки.

Но развитие Bluetooth привело к появлению новых современных стандартов этой технологии. Сегодня 5 версия Bluetooth позволила сократить энергопотребление, увеличить дистанцию передачи сигнала и строить ячеистые сети, которые получили название Bluetooth Mesh. Однако, и Zigbee не стоит на месте, но уже тема для отдельного разбора.

Xiaomi Robot Vacuum Cleaner

Самый лучший из робот-пылесос с позиции цена-качество. Этой модели около трех лет. Я хочу сказать, что она до сих пор успешно продаётся, успешно развивается.

Это первая модель у которой появился лидар. Данная опция позволяет очень быстро сориентироваться в пространстве.

Если говорить о деталях это робот-пылесос последний, который не имеет функции влажной уборки это может быть как плюсы, так и минусы. Если вы покупаете в квартиру где есть ковровые покрытия, так вместо того чтобы надеяться что Вы не забудете ограничить зоны через программу обеспечения, вы можете просто взять робот пылесос который данную функцию не будет использовать это, во-первых.

Во-вторых, благодаря лидару он позволяет очень точно строить карту и с точки зрения скорости работы, с точки зрения оптимальности нахождения маршрута и так далее этот робот-пылесос относятся к чемпионам.

Технические характеристики Xiaomi Robot Vacuum Cleaner:

У него большой аккумулятор, достаточно высокая стартовая мощность, которая позволяет ему справляться с помещением любого размера.

Как вы понимаете у старших моделей, мы будем опираться на размер контейнера под воду. У этого пылесоса такой проблемы нет. Эта модель стала первой в линии, которая использует Лидар. Да это стало с небольшим прорывом с точки зрения интеллектуальности

Обратите внимание Лидар при вращении затягивает в себя пыль, через некоторое время необходимого разбирать пылесос и чистить его

Дети 3-4 лет, поверьте мне, обратят внимание на такую особенность как лидар. Им будет очень интересно, что произойдет с роботом пылесосом если в него засунуть в карандаш

Ну понятно, что карандаш блокирует лидар, он не вращается, двигатель нагревается, через какое-то время он выходит из строя. Вот это шалость может нам обойтись в случае если просто он засорился, там за чистку 1000-2000 рублей (простой ремонт), а если вышел из строя двигатель, в ремонт стоимость 7000-8000 рублей. Поэтому, пожалуйста, следите за этим роботом пылесосом. Во всех остальных качествах он целиком и полностью вас порадует.

  • нет влажной уборки (не нужно зонировать помещение, переживать, что помоет белый ковер)
  • оптимальная цена
  • очень хорошие интеллектуальные возможности
  • он хорошо пылесосит.

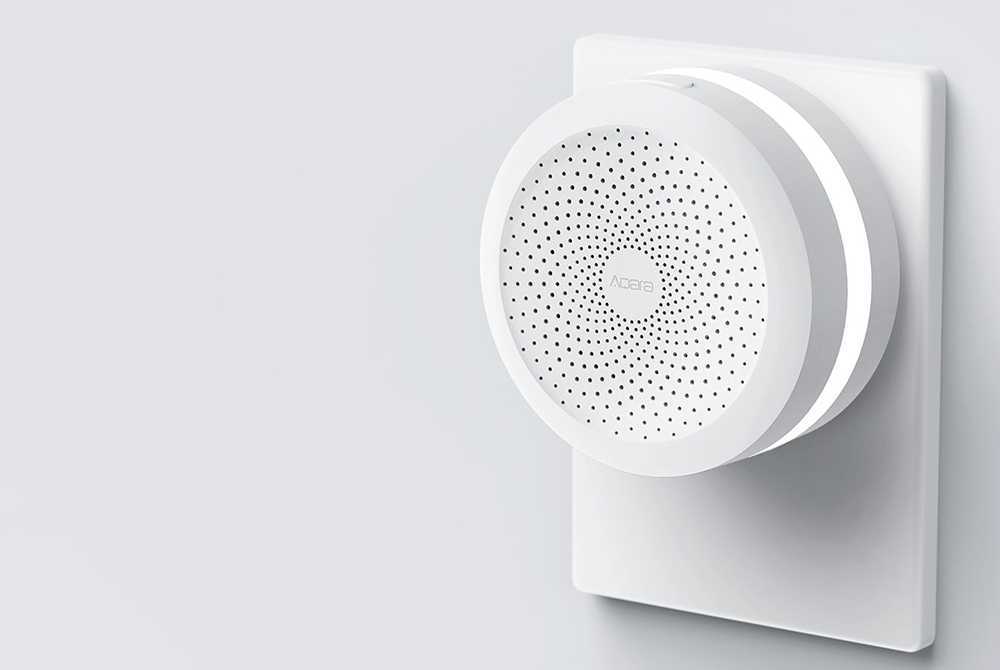

Обзор и возможности главного шлюза (контроллера) Xiaomi Smart Home Gateway 2

Контроллер объединяет элементы системы «Умный дом» в единое целое. Его функции заключаются в соединении датчиков, задание программ управления, подаче команд подключенным приборам, работа в качестве ночника или радио.

В комплекте поставляется инструкция по эксплуатации, сам контроллер и специальная скрепка. Последняя необходима для привязки контролирующих органов к устройству.

Уже по внешнему виду можно судить о качестве и надежности контроллера. Но учтите, что его вилка подходит только для китайских розеток, поэтому придется приобрести переходник.

Версии шлюзов

В контроллере Xiaomi Smart Home предусмотрен шлюз второй версии. В первой версии нет радио, а вторая — с радио.

Преимущество последнего варианта в том, что устройство работает в режиме разработчика и отлично справляется с задачами в альтернативных системах управления.

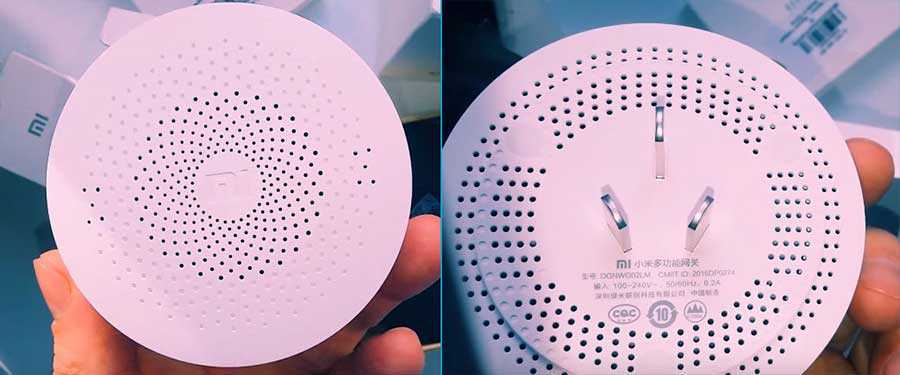

Диаметр контроллера составляет около 8 см, а толщина — 3,5 см. На изделии предусмотрена кнопка, при нажатии на которую включаются дополнительные функции.

На фасадной части установлен динамик. Он необходим, чтобы работать в режиме радио, будильника или сигнализации.

Особенности интерфейса Zig Bee

Задача контроллера, кроме уже рассмотренных функций, заключается в объединении двух интерфейсов — Wi-Fi и ZigBee.

Интерфейс ZigBee имеет много общего с беспроводной сетью и «синим зубом», но у него имеется особенность — он расходует минимум электроэнергии, что обеспечивает срок службы батарейки до года и более.

Умный дом на базе Raspberry Pi 3 своими руками, пошаговая инструкция

Чтобы получать сигналы, используется шлюз и протокол ZigBee. Как только на устройство поступает сигнал, с помощью интерфейса контроллер связывается со специальным «облаком», после чего выполняются определенные команды.

Если отключить шлюз, все датчики, которые с ним коммутированы, также деактивируются.

Как строится сетка по протоколу ZigBee?

Настройка сети Xiaomi Smart Home производится следующим образом:

  • Включите контроллер в розетку. Убедитесь, что напряжение в сети соответствует требуемым параметрам. Прибор начинает моргать желтым цветом, пищит и приветствует голосом. На корпусе предусмотрена специальная кнопка, нажатие на которую обнуляет до заводских настроек.
  • Скачайте и установите приложение MiHome. На коробке указана ссылка на оригинальное приложение, которое не переведено на русский язык. Это главный минус умного дома компании Xiaomi Smart Home.
  • При подключении нового устройства программа автоматически его определяет и сигнализирует владельцу о необходимости добавления. Для этого жмите на кнопку «+» в верхнем углу справа.
  • Укажите логин и пароль к Wi-Fi и жмите «Далее». Если все операции сделаны без ошибок, устройство подключается.
  • Пропишите комнату, где установлено изделие, и подтвердите действие.

ЧИТАЙТЕ ПО ТЕМЕ: CLAP умный дом – взгляд изнутри.

Чтобы управлять контроллером, войдите в него через приложение на телефоне. Пользователю доступно включение подсветки, изменение цвета и яркости свечения.

При переходе во вкладку Device можно добавлять новые датчики. Для этого жмите «Добавить девайс», выберите устройство и жмите кнопку подтверждения (находится вверху).

Проблемы, с которыми может столкнуться пользователь

Все представленные устройства, имеющие приставку «умный», представляют собой сочетание новаторского подхода к технической составляющей производства с высоким уровнем сложности практического задействования системы. Во время практического применения и в процессе настройки гаджетов могут возникать определенные сложности, о которых необходимо знать:

Пользователи отмечают периодические сбои ПО на IOS и Android. Приложение Mi Home, по мнению большинства, представляется несколько устаревшим для актуального количества доступных устройств. Еще одной проблемой взаимодействия может стать отсутствие точного перевода

Пользователи Mi Home обращают внимание на то, что приложение по-прежнему нуждается в исправлении массы багов.
Сложности в настройке уведомлений. Для того, чтобы концепция работала согласно требованиям, пользователь должен проработать все необходимые сценарии

Например, при установке техники в помещении, находящегося в городе, определенную часть года которого занимают полярные ночи, следует задать соответствующие настройки. В противном случае, система может ошибочно принимать дневные часы за ночь.
Для полноценного контроля необходимо предоставление доступа к настройкам всем членам семьи. Для этого на их мобильных телефонах должна быть установлена соответствующая программа со всеми кодами доступа. В противном случае, при возникновении неполадок и отсутствии человека, благодаря которому были произведены настройки, аппаратная часть может остаться вне контроля.

Недостатки

Какие минусы и проблемы есть у данной защиты от протечек Xiaomi?

Во-первых, напряжение питания 220В. Наличие такого напряжения на водозапорном кране не всегда безопасно.

Именно поэтому оно должно подаваться на него только кратковременно в момент перекрытия вентиля. Профессиональные системы известных фирм, рассчитаны как правило на низкое напряжение 12V.

Благодаря этому, помимо безопасности можно легко обеспечить и резервирование защиты. Ведь если у вас произойдет крупный потоп и он каким-то образом затронет проводку в ванной, то УЗО в эл.щите моментально отключит напряжение, а значит обесточит и саму защиту.

Для этого в низковольтных системах есть аварийное питание от АКБ или встроенных батареек. У Xiaomi такой возможности нет.

Также не забывайте про всякого рода ошибки:

ошибка роутера (отсутствие WiFi, сбой и т.п.)

ошибка шлюза

потеря связи с облачным сервером

Немного защититься от этого позволяет локально настроенный сценарий.

Ошибка №6
А еще в сценариях не забудьте прописать принудительное закрытие и открытие вентиля хотя бы один раз в месяц.

Если этого не делать, через какое-то время большинство кранов закисает и их уже проблематично закрыть от автоматики.

Конечно, подобная система не панацея и она никак не поможет, если вас будут заливать соседи сверху. Единственный положительный момент – вы об этом узнаете сразу же по уведомлению на телефон, и вполне возможно успеете предотвратить более худшие последствия.

Тем не менее, никто не будет спорить, что иметь подобную защиту от протечек лучше, чем не иметь ее вовсе.

https://youtube.com/watch?v=Sz3DbT3HHWE%3F

Источник — Alex Kvazis

Aqara G2H Camera Hub

Артикул CH-H01
Интерфейсы Wi-Fi 2.4 ГГц, Zigbee 3.0
Разрешение видео 1920 х 1080
Угол обзора 140°
Питание 5В, micro USB

И последний шлюз для умного дома – шлюз-камера от Aqara. Это 1080p камера с объективом в 140 градусов. У нее есть микрофон и динамик для ведения двусторонних переговоров, слот для карты памяти для записи видео и умное распознавание объектов. Последнее позволяет детектировать людей и животных, сокращая тем самым ложные сработки при записи по движению. Дополнительно камера выступает и в качестве Zigbee 3.0 шлюза. И ее можно добавить в Apple HomeKit.

Кстати, на замену уже вышла Aqara Camera Hub G3 с функцией распознавания лиц и жестов, записью видео в 2К и возможностью поворачивать устройство. А еще, помимо Zigbee шлюза, она может управлять и ИК устройствами.

Aqara Wall Switch (ZigBee Version)

Для тех, кому не нравятся стеклянные сенсорные панели и , Xiaomi выпускает настенные выключатели Aqara с классическим механическим переключателем (без фиксации) и возможностью управления через систему «умного дома».

Недостаток у выключателей Aqara тот же, что и у розеток этой линии — они устанавливаются в квадратные подрозетники. Зато для подключения не требуется нулевой линии и дизайн имеет более классические черты.

Все общение выключателя с «умным домом» проходит по ZigBee-протоколу, поэтому для подключения нужен ZigBee-шлюз. Без интеграции в «умный дом» выключатель будет работать так же, как и любая другая «не умная» модель.

Где купить: AliExpress

Xiaomi Mi Home Air Conditioning Companion

Xiaomi Mi Home Air Conditioning Companion — необычное устройство, разработанное для использования в паре с уже имеющимся кондиционером (фирма-производитель кондиционера и модель не имеют значения).

Этот вставляющийся в розетку переходник оборудован ИК-передатчиком и может  управлять кондиционером по запрограммированным пользовательским сценариям. Например, включать охлаждение на полную катушку при совпадении двух условий: «температура воздуха выше заданного лимита» и «текущее время находится в таком-то интервале», чтобы охладить помещение к моменту возвращения хозяина с работы.

Кстати, устройство-компаньон умеет и физически обесточивать кондиционер, ведь предполагается, что кондиционер будет подключен в розетку как раз через него. К недостаткам можно отнести используемый австралийский стандарт вилок, но это исправляется переходниками.

Второй функцией Mi Home Air Conditioning Companion является ZigBee-шлюз. Это устройство, как и радио/ночник из комплекта «5-in-1 Smart Home Security Kit», можно использовать для подключения к системе «умного дома» работающих по ZigBee-протоколу датчиков.

Где купить: AliExpress

Установка компонента

Нам понадобится установить custom_component для Home Assistant, о котором мы не раз уже рассказывали —

Это делается достаточно просто — вам необходимо зайти через любой SFTP клиент в папку установленного Home Assistant, создать там папку custom_components и положить туда папку с компонентом.

Но есть путь посложнее — установить HACS и добавить компонент через него.  Для этого необходимо:

  • установить HACS по инструкции
  • зайти в раздел Integrations внутри HACS
  • «три точки» в правом верхнем углу — выбираем Custom repositories
  • добавляем AlexxIT/XiaomiGateway3

Небольшая видео инструкция от автора плагина

Поддержка BLE-датчиков Xiaomi

Компонент поддерживает:

  • все популярные датчики: разнообразные датчики температуры с экраном, датчик ухода за растениями, фумигатор, ночник и умный кубик Рубика;

  • редкие устройства вроде сейфа Xiaomi Safe Box (BGX-5/X1-3001) — да, есть и такое устройство;

  • самые свежие датчики вроде новых датчиков двери, протечки и движения на технологии BLE;

  • различные дверные замки экосистемы Xiaomi.

Компонент не поддерживает не BLE устройства вроде чайника и самоката Xiaomi.

Альтернатива: шлюз на основе ESP32 или встроенный Bluetooth на сервере умного дома. Обычно этими способами поддерживаются только популярные датчики температуры — альтернативной поддержки дверных замков я не встречал.

Подключение

Подключение «Умного дома» Xiaomi Smart Home производится следующим образом:

  • Убедитесь, что дома проведен Интернет и включен роутер. Без этого настроить систему не получится.
  • Включите базу в розетку (через специальный переходник).
  • Установите приложение, и в перечне устройств найдите новый девайс. Главная проблема в том, что приложение выполнено на китайском языке. Чтобы исправить ситуацию, стоит скачать русификатор.
  • Выберите сеть Wi-Fi и дождитесь процесса сопряжения с прибором. Если хаб засветился синим, это говорит о правильности подключения.
  • После обновления прошивки (система попросит об этом), перейдите в плагин управления шлюзом;
  • Настройте параметры ночника и самого контроллера (триггера, принципов работы датчиков движения, звонка и прочих условий). В меню настроек имеется вкладка для изменения сценариев, корректировки яркости и изменения цвета.

Как только предварительная работа выполнена, можно приступать к подключению датчиков.

Здесь алгоритм действий похож:

  • Жмите на «плюс» в приложении, а после на кнопку добавления девайса.
  • Выберите подключение элемента. Для упрощения процедуры настройки сверху идет блок наиболее применяемых модулей, а после часть, где указаны остальные приборы. Главным отличием подключения является установка скрепки в предусмотренное производителем отверстие и нажатие в течение нескольких секунд.
  • Все подключенное оборудования «Умного дома» Xiaomi Smart Home высвечивается на экране, если перейти по вкладке «Мои девайсы» (My devices»). Приборы могут объединяться в группы, сортироваться и так далее. Допускается переименование (можно дать русские названия).

Принцип подключения всех датчиков проходит по идентичному алгоритму.

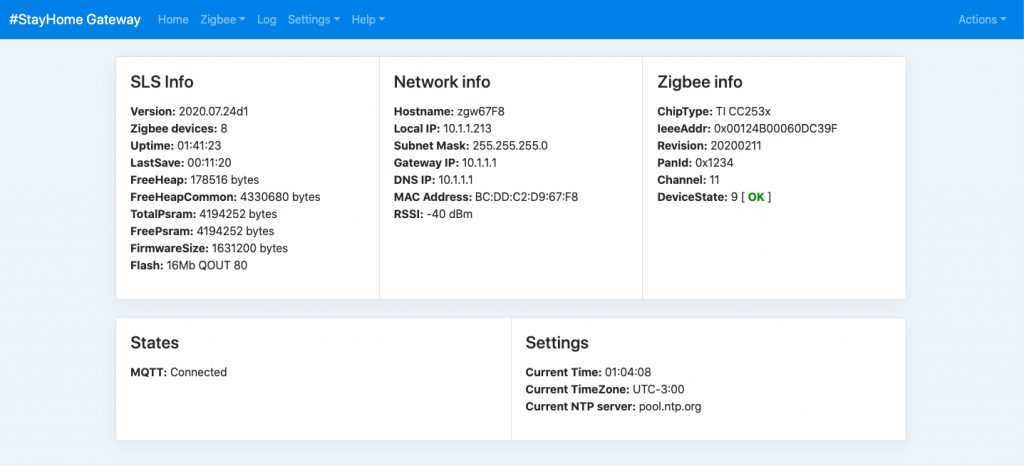

Возможности

Первое что нужно сказать о возможностях это огромный потенциал, заложенный в платформу изначально. Помимо наличия полноценного Zigbee решения и WiFi решения, на борту есть:

  • Bluetooth (который авторы схемотехники и прошивки собираются использовать в будущем)
  • Усилитель для динамика Xiaomi шлюза (будет задействован в будущем)
  • Слот для карты памяти (будет использоваться в будущем для хранения дополнительных данных)

Далее, восхитившись продуманностью аппаратной частью, можно перейти к софту. Управление шлюзом осуществляется через лаконичный и приятный web интерфейс.

Взаимодействие с устройствами шлюза осуществляется через MQTT и Rest API. Топики MQTT практически полностью повторяют таковые от проекта zigbee2mqtt, что значительно упрощает поиск настроек и конфигураций для большого количества систем умного дома.

Так же нужно отметить наличие внутренних автоматизаций в пределах шлюза. То есть можно даже не использовать внешнее программное решение для умного дома, а используя скрипты на языке LUA прописать алгоритмы взаимодействия Zigbee устройств.

Помимо обширных механизмов на базе LUA есть простой прямой биндинг устройств. А также механизм SmpleBind, который позволяет реализовать простую логику взаимодействия устройств (если->то).

С учетом того, что плата может быть установлена в Xiaomi шлюз (и я лично рекомендую делать именно так), из устройства можно получить светильник-ночник или элемент сигнализации используя как сирену штатную RGB сборку шлюза. А встроенный блок питания даст возможность красиво запитать устройство.

Датчик утечки воды Xiaomi

С подключением запорной арматуры разобрались. Но главная задача всей системы – это защита от протечки и ее нужно как-то зафиксировать.

Помогает с этим делом беспроводной датчик Xiaomi.

Он очень маленький, а значит залезет под любую ванную, душевую кабинку, раковину и т.д. Заявленный радиус действия внутри помещения — до 20 метров.

Кстати, отсутствие проводов некоторые считают не преимуществом, а недостатком.

Говорят, что беспроводные девайсы в определенных случаях могут срабатывать на помехи. У проводных экземпляров таких ложных срабатываний не бывает.

Где помимо ванной их обычно размещают? Там, где вероятность аварии самая высокая:

в местах подсоединения труб или гибкой подводки

у посудомоечной машинки

под каждой батареей в комнатах

под полотенцесушителем

в водоразборном шкафу

В комплекте с датчиком идет инструкция, в том числе на русском языке.

Внутри корпуса запрятана стандартная батарейка 2032. Чтобы добраться до нее, нужно при помощи монетки открутить нижнюю крышечку.

Все внутренние контакты надежно герметизированы резиновым уплотнителем.

Питания одной батарейки хватает минимум на год беспрерывной работы устройства. Чтобы узнать когда ее нужно менять, в MiHome зайдите в раздел — Профиль — Расходные материалы (Consumables). Там при достижении заряда батареи менее 10% появится соответствующая информация.

Сверху датчика имеется “невидимая” кнопка, которая позволяет запускать и перезагружать девайс.

При ее нажатии загорается синий светодиод.

Удерживая кнопку 5 секунд, прибор переходит в состояние готовности для встраивания в систему умный дом через хаб Aqara.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
SMART
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
